产品概述
NL污水泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。本泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。
产品特点
设备价格便宜，安装方便，使用温度：-15℃-60℃，流量：8-150m3/h扬程：8-25m
产品用途
NL型污水泥浆泵该型主要用作河泥、粪便、河水、浆饲料的吸送，可用于市政、基建、化工、印染、医药、造船、铸造、食品等行业抽吸浓稠液、污浊液、糊状体、流砂及城市河道的流动污泥等，亦可用煤矿排除泥块、小砾石的流体。
|
型号 |
转速
n r/min |
流量
Q m3/h |
扬程
H m |
效率
n % |
电机功率
KW |
立式泵全长
mm |
机泵重量
kg |
|
NL50-8
NL50A-8 |
1450
|
20-30
|
-9
|
42
|
1.5
|
1310
|
63
|
|
NL50-12
NL50A-12 |
1450
|
25-38
|
12-14
|
41
|
3
|
1310
|
80
|
|
NL76-9
NL76A-9 |
1450
|
50-70
|
9-10
|
42
|
3
|
1350
|
90
|
|
NL65-16
NL65A-16 |
1450
|
50-60
|
15-18
|
42
|
5.5
|
1430
|
152
|
|
NL80-12
NL80A-12 |
1450
|
80-120
|
11-13
|
56
|
7.5
|
1430
|
145
|
|
NL100-16
NL100A-16 |
1450
|
80-100
|
15-17
|
61
|
15
|
1510
|
270
|
|
NL150-12
NL150A-12 |
1450
|
100-150
|
11-13
|
66
|
18.5
|
1690
|
350
|
|
NL150-16
NL150-16 |
1450
|
120-180
|
15-20
|
68
|
22
|
1690
|
370
|

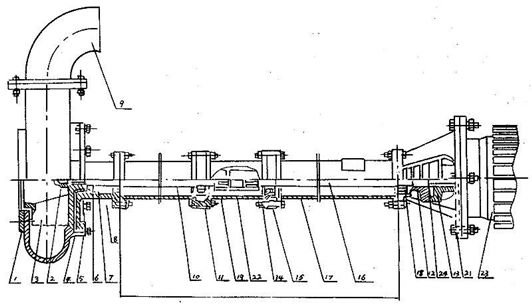

结构图
|
序号 |
型式/另件名称 |
NL,NLF,NW |
||
|
编号 |
数量 |
备注 |
||
|
1 |
网罩 |
1 |
1 |
|
|
2 |
叶轮螺母 |
2 |
1 |
|
|
3 |
叶轮 |
3 |
1 |
|
|
4 |
泵壳 |
4 |
1 |
|
|
5 |
泵座 |
5 |
1 |
|
|
6 |
0型圈 |
6 |
1 |
改进型用机械密封 |
|
7 |
油封 |
7 |
4 |
改进型用机械密封 |
|
8 |
轴套 |
8 |
1 |
改进型用机械密封 |
|
9 |
出水弯头 |
9 |
1 |
|
|
10 |
泵轴 |
10 |
1 |
|
|
11 |
轴承 |
11 |
2 |
|
|
12 |
从动联轴器 |
12 |
1 |
|
|
13 |
主动联轴器 |
13 |
1 |
|
|
14 |
联接筒 |
14 |
1 |
|
|
15 |
轴承座 |
15 |
2 |
|
|
16 |
联接轴 |
16 |
1 |
|
|
17 |
支撑筒 |
17 |
2 |
|
|
18 |
轴承盖 |
18 |
1 |
|
|
19 |
从动联轴器 |
19 |
1 |
|
|
20 |
电机座 |
20 |
1 |
|
|
21 |
电机座C |
21 |
1 |
带固定板用 |
|
22 |
主动联轴器 |
22 |
1 |
|
|
23 |
电动机 |
23 |
1 |
|
|
24 |
弹性块 |
24 |
1 |
|
