CQB重型(高温)磁力驱动泵

CQB重型(高温)磁力驱动泵

CQB重型(高温)磁力驱动泵

产品概述
CQB-G型高温磁力离心泵通常由电动机，磁力偶合器和耐腐蚀离心泵组成。其主要特点是利用磁力偶合器传递动力、完全无泄漏采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐泵，其技术经济指标与国外同类产品八十年代末的水平相当。

产品特点
泵的过流部件根据需要可分别采用304、304L、321、316、316L、CD4MCu、等耐腐材料。流量 3.2～100m3/h扬程8～80m，转速2900r/min

产品用途
不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。

CQB-G重型(高温)磁力驱动泵
型    号 流量Q
(m3/h)		 扬程
(m)		 转速n
(r/min)		 效率η
(%)		 电机型号 电机功率
(Kw)
CQB32-20-125G 3.2 20 2900 35 YB802-2 1.1
CQB32-20-160G 3.2 32 2900 35 YB90S-2 1.5
CQB40-25-105G 6.3 12.5 2900 45 YB802-2 1.1
CQB40-25-125G 6.3 20 2900 42 YB90L-2 2.2
CQB40-25-160G 6.3 32 2900 35 YB100L-2 3
CQB40-25-200G 6.3 50 2900 28 YB132S1-2 5.5
CQB50-40-85G 12.5 8 2900 56 YB802-2 1.1
CQB50-32-105G 12.5 12.5 2900 54 YB90L-2 2.2
CQB50-32-125G 12.5 20 2900 50 YB100L-2 3
CQB50-32-160G 12.5 32 2900 46 YB112M-2 4
CQB50-32-200G 12.5 50 2900 39 YB132S2-2 7.5
CQB50-32-250G 12.5 80 2900 30 YB160L-2 18.5
CQB65-50-125G 25 20 2900 58 YB132S1-2 5.5
CQB65-50-160G 25 32 2900 56 YB132S2-2 7.5
CQB65-40-200G 25 50 2900 49 YB160M-2 15
CQB65-40-250G 25 80 2900 46 YB180M-2 22
CQB80-65-125G 50 20 2900 66 YB132S2-2 7.5
CQB80-65-160G 50 32 2900 64 YB160M-2 15
CQB80-50-200G 50 50 2900 60 YB160L-2 18.5
CQB80-50-250G 50 80 2900 55 YB200L1-2 30
CQB100-80-125G 100 20 2900 72 YB160M-2 15
CQB100-80-160G 100 32 2900 70 YB160M-2 22
CQB100-65-200G 100 50 2900 68 YB200L1-2 30
CQB100-65-250G 100 80 2900 64 YB225M-2 45
注：以上各种规格均可配防爆电机。

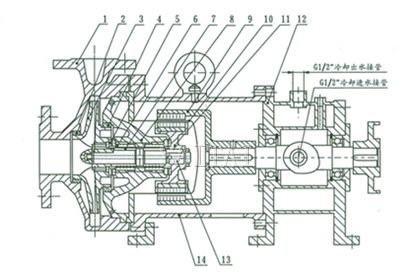

结构图
CQB重型(高温)磁力驱动泵

1 泵体 4 后密封环 7 轴套 10 隔离套 13 轴
2 静环 5 止推环 8 轴承体 11 内磁钢总成 14 联接架
3 叶轮 6 轴承 9 外磁钢总成 12 冷却箱
