产品概述
ZBF型产品符合JB/T 7742-1995《小型磁力传动离心泵》标准，为全国磁力泵联合设计的优化产品。结合国外的先进技术，采用外混式结构的自吸塑料磁力泵。该泵以增强聚丙烯为主要材料，自吸时间短、寿命长，是自动化远程控制和流动输送强腐蚀液体的无泄漏泵。
产品特点
集自吸于一身，不需底阀和引灌水，自吸高度4米。 该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，温度-20°C至80°C。流量：5-15m3/h; 扬程：8-32m; 转速2900r/min
产品用途
不含固体颗粒腐蚀液体、强酸、强碱、乙醇、漂白剂、照相液、硝酸、盐酸、氢氟酸、醋酸、氢氧化纳、丙酮、四氧乙烷、海水、盐水等等。
|
型号 |
流量 |
扬程 |
进口 |
吸程 |
功率 |
转速 |
电压 |
频率 |
|
ZBF32-105 |
6.5 |
10 |
32 |
5 |
0.75 |
2900 |
380/220 |
50/60 |
|
ZBF32-115 |
6.5 |
16 |
32 |
5 |
1.1 |
2900 |
380/220 |
50/60 |
|
ZBF32-125 |
6.5 |
20 |
32 |
5 |
1.5 |
2900 |
380/220 |
50/60 |
|
ZBF40-105 |
10 |
10 |
40 |
5 |
1.1 |
2900 |
380/220 |
50/60 |
|
ZBF40-115 |
10 |
16 |
40 |
5 |
1.5 |
2900 |
380/220 |
50/60 |
|
ZBF40-125 |
10 |
20 |
40 |
5 |
2.2 |
2900 |
380/220 |
50/60 |
|
ZBF50-125 |
12.5 |
20 |
50 |
5 |
3 |
2900 |
380/220 |
50/60 |
|
ZBF50-160 |
12.5 |
32 |
50 |
5 |
4 |
2900 |
380/220 |
50/60 |

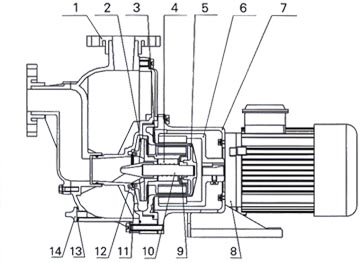

结构图
| 序号 | 零件名称 | 材质或牌号 |
| 1 | 泵体 | 增强聚丙烯 |
| 2 | 叶轮 | 增强聚丙烯 |
| 3 | 内磁钢总成 | 铁氧体 |
| 4 | 轴套 | 碳石墨 |
| 5 | 隔离套 | 增强聚丙烯 |
| 6 | 外磁钢总成 | 铁氧体 |
| 7 | 联接架 | HT200 |
| 8 | 电机 | Y2或YB2 |
| 9 | 止推环 | 氮化硅 |
| 10 | 泵轴 | 氮化硅 |
| 11 | 动环 | 填充四氟 |
| 12 | 静环 | 氮化硅 |
| 13 | 密封圈 | 氟橡胶 |
| 14 | 排水螺栓 | 增强聚丙烯 |
