【LG立式多级泵】

【LG立式多级泵】

【LG立式多级泵】

产品概述
LG系立式、单吸、多级分段式便拆式离心泵，产品执行JB/T2727-93《立式多级简型离心泵型式与基本参数》标准，其吸入、排出口分别位于进、出水段上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用软填料密封或机械密封，用平衡室的压力水进行润滑和冷却。

产品特点
采用管道式结构安装方便、结构紧凑、占地面积小、高效节能、噪音低。温度80℃以下，流量：5-150m3/h 扬程：20-120m转速2900r/min

产品用途
适用于高层建筑生活用水、高层建筑消防用水、厂矿、企业用水、排水、低压锅炉循环用水。介质温度在0℃~80℃输送清洁水或物理性质类似于水的液体。


LG、LG-B型便拆式高层建筑给水多级泵
型号
级数
流量
扬程
(m)
效率
(%)
电机功率
（KW)
转速
(r/min)
汽蚀余量
(m)
(m3/h)
(L/S)
25LG3-10
(LG-B)
2
 3.0 0.83 20 42 0.75 2900 2
3
 3.0 0.83 30 42 1.1 2900 2
4
 3.0 0.83 40 42 1.5 2900 2
5
 3.0 0.83 50 42 1.5 2900 2
6
 3.0 0.83 60 42 2.2 2900 2
7
 3.0 0.83 70 42 2.2 2900 2
8
 3.0 0.83 80 42 2.2 2900 2
9
 3.0 0.83 90 42 2.2 2900 2
10
 3.0 0.83 100 42 3.0 2900 2
11
 3.0 0.83 110 42 3.0 2900 2
12
 3.0 0.83 120 42 4.0 2900 2
13
 3.0 0.83 130 42 4.0 2900 2
14
 3.0 0.83 140 42 4.0 2900 2
15
 3.0 0.83 150 42 4.0 2900 2
32LG6.5-15
(LG-B)
2
 6.5 1.81 30 53 1.5 2900 2.4
3
 6.5 1.81 45 53 2.2 2900 2.4
4
 6.5 1.81 60 53 3.0 2900 2.4
5
 6.5 1.81 75 53 4.0 2900 2.4
6
 6.5 1.81 90 53 4.0 2900 2.4
7
 6.5 1.81 105 53 5.5 2900 2.4
8
 6.5 1.81 120 53 5.5 2900 2.4
9
 6.5 1.81 135 53 5.5 2900 2.4
10
 6.5 1.81 150 53 7.5 2900 2.4
40LG6-15
(LG-B)
2
 6 1.67 30 53 1.5 2900 2.4
3
 6 1.67 45 53 2.2 2900 2.4
4
 6 1.67 60 53 2.2 2900 2.4
5
 6 1.67 75 53 3 2900 2.4
6
 6 1.67 90 53 3 2900 2.4
7
 6 1.67 105 53 4 2900 2.4
8
 6 1.67 120 53 4 2900 2.4
9
 6 1.67 135 53 5.5 2900 2.4
10
 6 1.67 150 53 5.5 2900 2.4
11
 6 1.67 160 53 7.5 2900 2.4
12
 6 1.67 180 53 7.5 2900 2.4
40LG12-15
(LG-B)
2
 12 3.33 30 60 2.2 2900 2.9
3
 12 3.33 45 60 3.0 2900 2.9
4
 12 3.33 60 60 4.0 2900 2.9
5
 12 3.33 75 60 5.5 2900 2.9
6
 12 3.33 90 60 5.5 2900 2.9
7
 12 3.33 105 60 7.5 2900 2.9
8
 12 3.33 120 60 7.5 2900 2.9
9
 12 3.33 135 60 11.0 2900 2.9
10
 12 3.33 150 60 11.0 2900 2.9
50LG18-20
(LG-B)
2
 18 5 40 69 4 2950 3.15
3
 18 5 60 69 5.5 2950 3.15
4
 18 5 80 69 7.5 2950 3.15
5
 18 5 100 69 11 2950 3.15
6
 18 5 120 69 11 2950 3.15
7
 18 5 140 69 15 2950 3.15
8
 18 5 160 69 15 2950 3.15
50LG24-20
(LG-B)
2
 24 6.67 40 69 5.5 2950 3.15
3
 24 6.67 60 69 7.5 2950 3.15
4
 24 6.67 80 69 11.0 2950 3.15
5
 24 6.67 100 69 11.0 2950 3.15
6
 24 6.67 120 69 15.0 2950 3.15
7
 24 6.67 140 69 15.0 2950 3.15
8
 24 6.67 160 69 18.5 2950 3.15
65LG25-20
(LG-B)
2
 25 6.95 40 69 5.5 2950 3.4
3
 25 6.95 60 69 7.5 2950 3.4
4
 25 6.95 80 69 11 2950 3.4
5
 25 6.95 100 69 15 2950 3.4
6
 25 6.95 120 69 15 2950 3.4
7
 25 6.95 140 69 18.5 2950 3.4
8
 25 6.95 160 69 18.5 2950 3.4
65LG36-20
(LG-B)
2
 36 10.0 40 72.5 7.5 2950 3.4
3
 36 10.0 60 72.5 11.0 2950 3.4
4
 36 10.0 80 72.5 15 2950 3.4
5
 36 10.0 100 72.5 18.5 2950 3.4
6
 36 10.0 120 72.5 22 2950 3.4
7
 36 10.0 140 72.5 22 2950 3.4
8
 36 10.0 160 72.5 30 2950 3.4
80LG40-20
(LG-B)
2
 40 11.1 40 73 7.5 2950 3.4
3
 40 11.1 60 73 11 2950 3.4
4
 40 11.1 80 73 15 2950 3.4
5
 40 11.1 100 73 18.5 2950 3.4
6
 40 11.1 120 73 22 2950 3.4
7
 40 11.1 140 73 30 2950 3.4
8
 40 11.1 160 73 30 2950 3.4
80LG50-20
(LG-B)
2
 50 13.9 40 75 11.0 2950 3.8
3
 50 13.9 60 75 15.0 2950 3.8
4
 50 13.9 80 75 18.5 2950 3.8
5
 50 13.9 100 75 22 2950 3.8
6
 50 13.9 120 75 30 2950 3.8
7
 50 13.9 140 75 30 2950 3.8
8
 50 13.9 160 75 37 2950 3.8
80LG72-20
(LG-B)
2
 72 20 40 73.3 15 2950 3.5
3
 72 20 60 73.3 18.5 2950 3.5
4
 72 20 80 73.3 30 2950 3.5
5
 72 20 100 73.3 30 2950 3.5
6
 72 20 120 73.3 37 2950 3.5
7
 72 20 140 73.3 45 2950 3.5
8
 72 20 160 73.3 55 2950 3.5

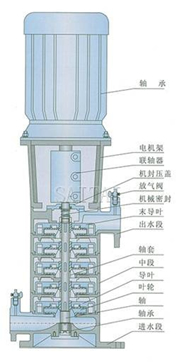

结构图

LG、LG-B型立式多级离心泵
