W型单级漩涡泵是供吸送清水和物理化学性质类似于水的液体之用，使用液温不得超过80℃，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等各工农业部门都有广泛的应用。
|
型号 |
流量
（m3/h） |
扬程
（m） |
转速
（r/min） |
功率
（kw） |
|
1W2.4-10.5(单级)
|
2.4
|
105
|
2900
|
3
|
|
1W2.5-12(单级)
|
2.5
|
120
|
2900
|
3
|
|
25W-25(单级)
|
1.44
|
25
|
2900
|
0.75
|
|
32W-30(单级)
|
2.88
|
30
|
2900
|
1.5
|
|
32W-75(单级)
|
2.88
|
75
|
2900
|
4
|
|
40W-40(单级)
|
5.4
|
40
|
2900
|
4
|
|
40W-90(单级)
|
5.4
|
90
|
2900
|
7.5
|
|
50W-45(单级)
|
9
|
45
|
2900
|
5.5
|
|
65W-50(单级)
|
14.4
|
50
|
2900
|
11
|
|
1.5BD-0.7(双级)
|
2.4
|
105
|
1450
|
3
|

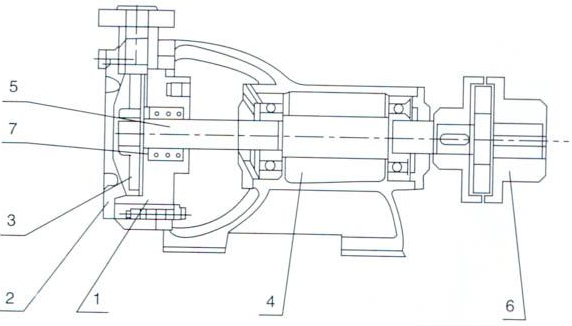

结构图
主要零件（见结构图）有（1）泵（2）泵盖（3）叶轮（4）托架结合体（5）泵轴（6）爪型弹性联轴器（7）特别组合体机械密封。该型泵与电机合装在同一底座上.进、出口方向为斜钥上.经接弯管可変为垂直向上。叶轮在轴上能够自由地作轴向移动，泵在工作中叶轮能自行调节好与泵体和泵盖之间的间隙。
