CWB型磁力旋涡泵是本公司在多年生产W型旋涡泵的经验基础上进行改型设计的新型旋涡泵。该系列泵采用磁力传动结构，无轴封，保证泵能点滴不漏的输送介质，通过多家用户使用证明，该系列泵既具有旋涡泵的小流量，高扬程的特点，又具有磁力泵无泄露的优点，因此，深受用户的青睐。泵的过流部件采用1Cr18Ni9Ti不锈钢，可无泄露输送易燃、易爆、剧毒等化学介质。 型号
流量
m3/h扬程
(m)转速
(r/min)电机功率
(kw)效率
(%)允许吸上高度
(m)叶轮直径
(mm)重量
(Kg)
CWB20-20
0.72
20
2900
0.75
22
6
65
26
CWB20-40
0.72
40
2900
1.1
18
6
90
32
CWB20-65
0.72
65
2900
2.2
15
6
105
36
CWB25-25
1.44
25
2900
1.1
26
5
75
28
CWB25-40
1.44
40
2900
1.5
24
5
90
40
CWB25-75
1.44
75
2900
4
20
5
110
55
CWB32-30
2.88
30
2900
2.2
28
5
90
38
CWB32-50
2.88
50
2900
3
26
5
100
52
CWB32-75
2.88
75
2900
7.5
22
5
120
76
CWB32-120
2.88
120
2900
11
18
4.5
140
95
CWB40-40
5.4
40
2900
4
30
4
100
70
CWB40-90
5.4
90
2900
11
26
3.5
130
105
CWB50-45
9
45
2900
7.5
30
4
110
92
CWB65-50
14.4
50
2900
15
35
3.5
120
158

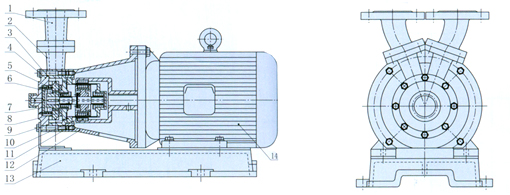

结构图
| 1 | 进出口接管 | 2 | 泵壳 | 3 | 密封垫 | 4 | 泵盖组件 | 5 | 叶轮 |
| 6 | 轴承 | 7 | 轴 | 8 | 止推环 | 9 | 隔离套 | 10 | 内磁组件 |
| 11 | 外磁组件 | 12 | 联接架 | 13 | 底板 | 14 | 电机 |
