产品概述
GW管道式高效无堵塞排污泵为立式单吸单级离心排泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可像阀门一样安装在管路的任何位置上。泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理，配套电机合理，效率高，节能效果显著。械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。水力性能先进，整机效率高，运转噪音低。在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。在使用扬程范围内使用，保证电机无过载。
结构说明
GW型系列无堵塞单级管道排污泵系进出口在同一水平线上，且规格相同，立式结构，占地面积小，电机与泵同轴，设有安装底盘，便于安装稳固，叶轮采用单（双）流道，具有良好的通过性能。
型号
扬程
规格
流量
性质
功率
(KW)转速
(r/min)电压
(V)
口径
(mm)流量
(m3/h)扬程
(m)
25-8-22
25
8
22
1.1
2900
380
32-10-15
32
10
15
1.5
2900
〃
40-15-30
40
15
30
2.2
1900
〃
50-20-7
50
20
7
0.75
1450
〃
50-20-15
50
20
15
1.5
2900
〃
50-15-25
50
15
25
2.2
2900
〃
50-18-30
50
18
30
3
2900
〃
65-25-15
65
25
15
2.2
2900
〃
65-25-30
65
25
30
4
2900
〃
80-40-7
80
40
7
2.2
1450
〃
80-40-15
80
40
15
4
2900
〃
80-65-25
80
65
25
7.5
2900
〃
100-85-10
100
85
10
4
1450
〃
100-100-15
100
100
15
7.5
1450
〃
100-85-20
100
85
20
7.5
1450
〃
100-100-25
100
100
25
11
1450
〃
100-100-35
100
100
35
15
1450
〃
125-115-15
125
115
15
15
1450
〃
150-180-15
150
180
15
15
1450
〃
150-180-20
150
180
20
18.5
1450
〃
150-180-30
150
180
30
22
1450
〃
150-180-35
150
180
35
30
1450
〃
200-300-10
200
300
10
11
980
〃
200-300-15
200
300
15
22
1450
〃
200-300-20
200
300
20
30
1450
〃
200-300-25
200
300
25
37
1450
〃
250-600-10
250
600
10
30
980
〃
250-600-12
250
600
12
37
1450
〃
250-600-15
250
600
15
45
1450
〃
250-600-20
250
600
20
55
1450
〃
250-600-25
250
600
25
75
1450
〃
300-800-12
300
800
12
45
980
〃
300-480-15
300
480
15
45
1450
〃
300-600-20
300
600
20
55
1450
〃
300-800-20
300
800
20
20
1450
〃

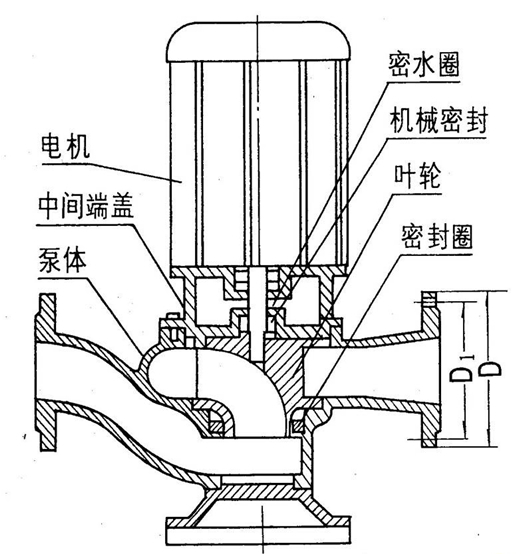

结构图
